أمثلة للهياكل الخشبية

الجلولام في المباني منخفضة الارتفاع

رافدة، حز طولي، عارضتين للدعم
روافد، مستعرضةـ دعامتين
ألواح أرضيات، وحدة مج فردية، دعامتين.
روافد، بالطول، عارضتين للدعم. روافد، مستعرضةـ دعامتين  العتبة فوق الباب أو فتحة النافذة في الجدار الخارجي.

رافدة، حز طولي، ثلاثة عارضات للدعم روافد، مستعرضةـ دعامتين  الشرفة - روافد، ألواح أرضيات، روابط وعارضات.



الجلولام في المباني الأكبر حجماً

رافدة مستقيمة على عارضات 10 - 30 متر رافدة مقوسة على عارضات 10 - 20 متر
رافدة منحنية على عارضات 10 - 30 متر رافدة ملتوية على عارضات 10 - 30 متر
جمالون مربوط على عارضات 15 - 40 متر بوابة ثلاثية النقاط بها كتف استناد مثبت بطريقة الأصبع الخشبية (التعشيق) 15 - 25 متر
بوابة مدعمة ثلاثية النقاط 15 - 30 متر بوابة ثلاثية النقاط بها كتف استناد مثبت مقوس 10 - 50 متر
قوس مربوط بثلاثة نقاط على عارضات 20 - 60 متر.  جمالون 30 - 80 متر (مستقيم أو مقوس).



التصميم الهيكلي

إن أفضل الطرق للوصول إلى بنية هيكلية دائمة هو توظيف تفاصيل التصميم التي تبقي على الجلولام خالياً من الرطوبة. ينبغي أن يتم حماية أسطح الأخشاب الطرفية من الرطوبة عند اتصال الأسطج الخشبية بالمواد الرطبة مثل الخرسانة. وفيما يلي عدة أمثلة للتصميمات الخاصة بدعم العارضات ونهايات نتوءات الرافدات.


مثالين للتصميمات المقاومة للرطوبة. يتم استخدام صفيحة التركيب الصلبة (اليسار)، وقاعدة التثبيت (اليمين) لتثبيت عارضات الجلولام للشرفات ومظلات السيارات.

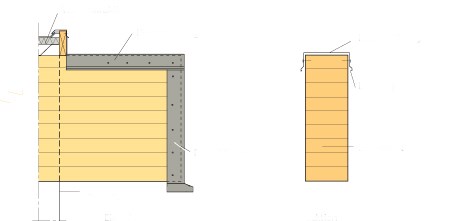

مثال: تصميم مقاوم للرطوبة لروافد الجلولام الناتئة
